Việc sử dụng máy điều hòa để làm mát trong những ngày nắng nóng cao điểm là điều vô cùng cần thiết. Nhưng không phải ai cũng biết được sơ đồ nguyên lý máy lạnh 2 cục là như thế nào. Bài viết sau sẽ chia sẻ cho bạn sơ đồ nguyên lý máy lạnh 2 cục trong bài viết dưới đây.
1- Sơ đồ nguyên lý máy lạnh 2 cục
Máy lạnh 2 cục có chức năng làm mát không khí điều chỉnh nhiệt độ trong phòng theo nhiệt độ nhất định tùy theo ý của người dùng. Dưới đây là nguyên lý máy lạnh 2 cục hoạt động:

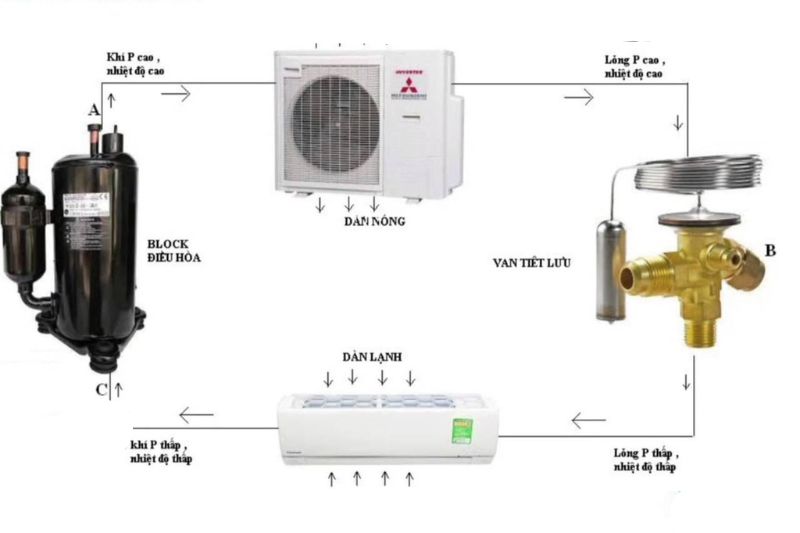

1.1- Sơ đồ nguyên lý máy lạnh 2 cục nén hơi
Khí Gas sau khi ra khỏi thiết bị bay hơi sẽ được hút về máy nén với áp suất cao, sau đó khí ga sẽ được đưa vào thiết bị ngưng tụ làm mát chuyển qua thể lỏng cùng với áp suất cao và đi qua thiết bị giảm áp để bay hơi. Cuối cùng khí ga đi vào bình bay hơi để nhận nhiệt làm mát, khi hơi mát đi ra khỏi bình bay hơi sẽ được máy nén hút trở lại. Khi chu trình đầu kết thúc, chu trình tiếp theo bắt đầu.
1.2- Sơ đồ nguyên lý máy lạnh 2 cục 2 cấp
Không khí lạnh sẽ được chuyển theo nguyên lý đối lưu cưỡng bức và nhiệt sẽ được trao đổi từ 2 phía. Phần trên của khí lạnh trực tiếp tác động bề mặt của máy lạnh 2 cục, còn phần dưới khí lạnh sẽ truyền vào khay cấp đông. Dàn lạnh của máy lạnh 2 cục có thể được lắp ở trên hay ở dưới, nếu như kho lạnh có công suất lớn và máy móc cồng kềnh thì bạn nên đặt dàn lạnh ở dưới nền là tốt nhất.
2- Sơ đồ nguyên lý máy lạnh 2 cục chi tiết
Máy lạnh 2 cục sẽ thu nhiệt trong phòng kín rồi đem lượng khí thu được thải ra ngoài và làm thay đổi không khí trong phòng. Dưới đây là sơ đồ nguyên lý máy lạnh 2 cục:

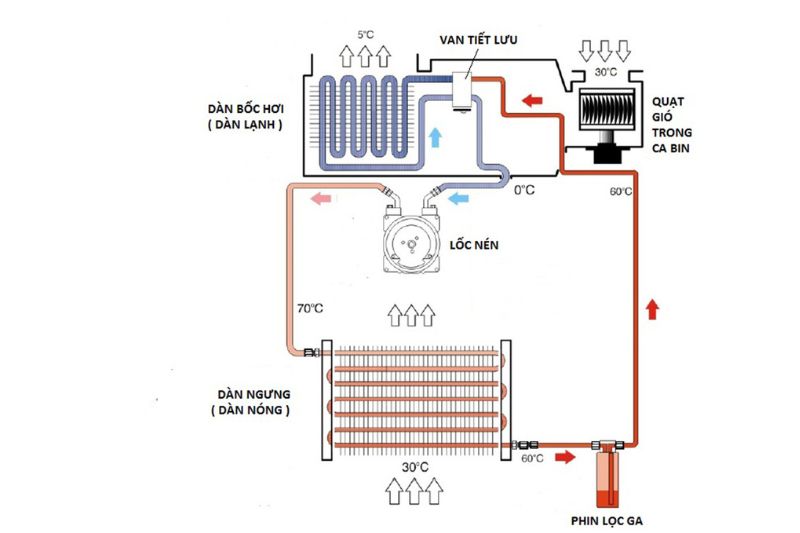

2.1- Sơ đồ nguyên lý máy lạnh 2 cục
Sau khi gas lạnh đi qua van tiết lưu, ga lạnh lúc này có nhiệt độ thấp cùng áp suất thấp. Khí gas sẽ đi qua dàn lạnh sẽ hút không khí trong phòng để đưa qua dàn làm lạnh rồi thổi trở lại phòng. Ga được đưa vào máy nén, ở đây gas sẽ được nén đến áp suất cao. Nhờ có quạt và lá nhôm tản nhiệt ở dàn nóng của máy lạnh 2 cục, gas có nhiệt độ cao và áp suất cao. Sau khi ga đi qua dàn nóng ga sẽ trở về nhiệt độ thấp. Tương tự khí ga sẽ được đưa đến van tiết lưu để làm giảm nhiệt độ và áp suất, và lúc này bắt đầu cho chu trình tiếp theo.
2.2- Sơ đồ nguyên lý máy lạnh 2 cục 2 chiều
Máy lạnh 2 cục 2 chiều là máy có thể xoay chiều nóng và lạnh, mùa hè máy sẽ làm mát còn mùa đông máy sẽ làm ấm. Dưới đây là nguyên lý máy lạnh 2 cục 2 chiều hoạt động:
2.2.1- Nguyên lý làm lạnh
– Khi bật chế độ làm lạnh trên máy lạnh 2 cục van đảo chiều sẽ không được cấp điện, cửa 1 và 2, cửa 3 và 4 thông nhau.
– Gas trên dàn lạnh có dạng thể khí cùng với nhiệt độ nóng và áp suất thấp. Lúc này nhiệt độ sẽ khá nóng, khi đi qua cửa số 3 và số 4 của van đảo chiều, khí gas sẽ đi qua bình bẫy ga lỏng rồi trở về máy nén. Khí ga được nén lại tại máy nén để chuyển sang thể khí và đạt áp suất cùng nhiệt độ cao. Sau đó, qua cửa 1 và 2, khí gas đi đến dàn nóng.
– Quạt gió trên dàn nóng sẽ thổi khí nóng ra môi trường, lúc này khí ga sẽ chuyển sang dạng lỏng và đi qua phin lọc để loại bỏ tạp chất.
– Sau khi gas qua van tiết lưu áp suất sẽ chuyển từ cao xuống thấp. Ga tiếp tục đi đi vào dàn lạnh, quạt gió sẽ thổi nhiệt lạnh vào trong phòng làm gas chuyển từ dạng lỏng sang dạng thể khí cùng với nhiệt độ cao và áp suất thấp. Chu trình làm lạnh của máy lạnh 2 cục kết thúc.

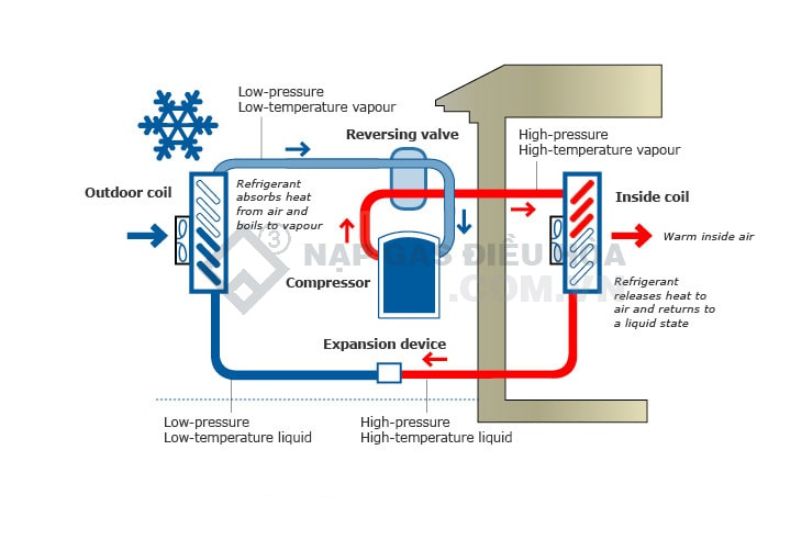

2.2.2- Nguyên lý làm nóng
– Khi kích hoạt chế độ làm nóng, van đảo chiều của máy lạnh 2 cục sẽ được cấp điện. Cửa 1 và cửa 4 cùng với cửa 2 và cửa 3 thông nhau, lúc này cục được lắp ngoài trời sẽ thành dàn lạnh và cục trong nhà thành dàn nóng.
– Khí gas ở cục ngoài trời lúc này có áp suất thấp nhiệt độ cao và ở dạng khí. Sau khi gas đi qua bình gas lỏng thì khí gas sẽ đi vào cửa hút của máy nén.
– Ở đây khí gas sẽ được nén lại và đi qua hai cửa số 1,4 để áp suất và nhiệt độ cao và chuyển đến dàn nóng của máy lạnh 2 cục. Tại đây, khí gas sẽ hút nhiệt lạnh trong phòng, chuyển qua dạng lỏng, áp suất cao và nhiệt độ thấp.
– Khi gas qua van tiết lưu chuyển sang áp suất thấp, khí gas lạnh sẽ được dẫn qua phin lọc để loại bỏ tạp chất và thải ra ngoài trời. Tại đây khí gas lạnh sẽ được chuyển sang dạng khí cùng với áp suất thấp và nhiệt độ cao. Chu trình làm nóng của máy lạnh 2 cục 2 chiều kết thúc.
3- Cấu tạo máy lạnh 2 cục
Dưới đây là những bộ phận cơ bản của máy lạnh 2 cục trung tâm chúng tôi muốn giới thiệu đến bạn:
– Dàn lạnh hấp thu nhiệt nóng xung quanh phòng để phòng có luồng không khí lạnh.
– Dàn nóng của máy lạnh 2 cục có nhiệm vụ xả nhiệt nóng ra ngoài môi trường, và thường được lắp ở ngoài trời.
– Máy nén sẽ nén gas sang dạng lỏng giúp quá trình xả nhiệt nhanh chóng và hiệu quả.
– Quạt dàn lạnh tạo luồng khí lưu thông liên tục giúp không gian phòng có nhiệt độ đồng đều.
– Quạt dàn nóng giúp vai trò tỏa nhiệt của dàn nóng được tốt hơn, giúp khí nóng được thải ra môi trường.
– Van tiết lưu: Sau khi khí gas đi qua dàn nóng van tiết lưu sẽ đóng ngắt ga ở trên đường ống đồng.
– Ống dẫn gas máy lạnh 2 cục được làm bằng đồng, có nhiệm vụ dẫn gas từ dàn lạnh sang dàn nóng để chuyển nhiệt ra ngoài môi trường.
– Bảng điều khiển của máy lạnh 2 cục được gắn trên dàn lạnh, giúp người dùng điều khiển, kiểm soát hoạt động của máy lạnh 2 cục.
– Tụ điện là bộ phận giữ nhiệm vụ khởi động động cơ điện máy nén.
– Ngoài ra còn một số bộ phận cơ bản khác như: máng hứng nước, vỏ nhựa máy lạnh, bộ phận cảm biến,…
Hy vọng những thông tin về nguyên lý hoạt động của máy lạnh 2 cục cùng với cấu tạo cơ bản của máy lạnh 2 cục. Truy cập vào website Điện lạnh Anh Thắng để theo dõi nhiều hơn những thông tin khác liên quan đến máy lạnh 2 cục như bảng giá vệ sinh máy lạnh 2 cục, bảng giá bơm gas máy lạnh 2 cục, và nhiều mẹo hay liên quan đến máy lạnh 2 cục.
