Tụ điện máy lạnh là 1 trong những linh kiện điện tử có vai trò vô cùng quan trọng trong các mạch điện của máy lạnh. Việc biết cách đo tụ máy lạnh và kiểm tra tụ điện sẽ giúp cho người dùng tiết kiệm được khá nhiều chi phí bảo trì máy lạnh. Đồng thời giúp kéo dài tuổi thọ cho máy lạnh. Hãy cùng chúng tôi tìm hiểu cách đo tụ máy lạnh trong bài viết dưới đây nhé.
1- Tại sao cần phải đo và kiểm tra tụ điện máy lạnh?
Mục đích của việc đo tụ điện máy lạnh là để kiểm tra sự thay đổi giá trị điện dung của thiết bị. Bằng cách so sánh giá trị đo với giá trị ban đầu có thể giúp bạn đánh giá được hệ thống mạch bên trong có bị lỗi hay không hay linh kiện máy lạnh có bị hỏng không.
Vì khi tụ điện máy lạnh bị hỏng thường dẫn đến việc máy bị kêu to hoặc tiếng è è, máy lạnh có mùi, hoặc máy lạnh sẽ không hoạt động. Việc kiểm tra tụ điện sẽ giúp bạn phát hiện được các lỗi để từ đó có cách khắc phục kịp thời.
Ngoài việc đo giá trị điện dung người ta còn thử nghiệm cao áp để kiểm tra khả năng cách điện của lớp điện môi bên trong tụ điện để đảm bảo tụ điện đạt các tiêu chuẩn an toàn cho người sử dụng
2- Các thiết bị đo tụ điện cho máy lạnh
Tiếp theo chúng tôi sẽ giới thiệu cho bạn các thiết bị đo tụ điện thường được sử dụng hiện nay:

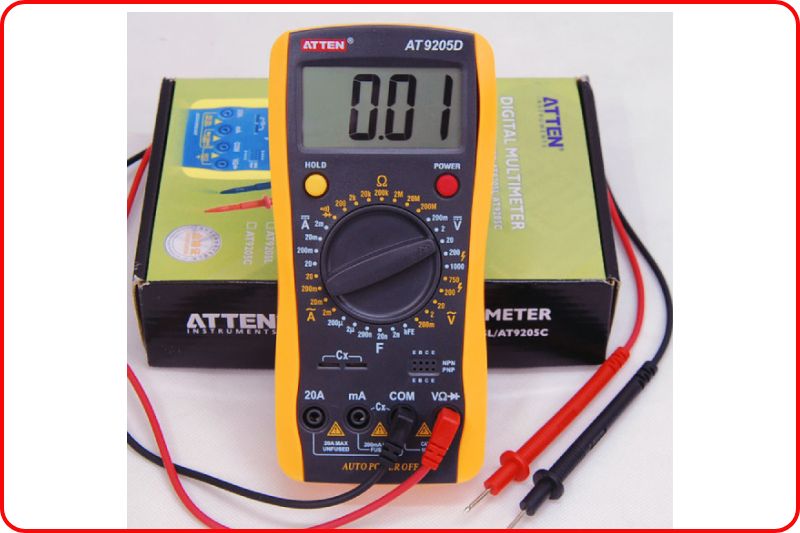

2.1- Đồng hồ vạn năng đo tụ điện
Đây là thiết bị không thể thiếu mỗi khi đo tụ điện cho máy lạnh. Tuy nhiên, Điện lạnh Anh Thắng chúng tôi sẽ đề cập đến 2 vấn đề mà chắc chắn bạn sẽ gặp phải khi đo tụ điện bằng VOM đó là độ chính xác không cao nên việc đo giá trị của tụ điện sẽ gặp nhiều khó khăn
Điểm yếu thứ hai đó là đồng hồ có dải đo quá nhỏ nên chỉ có thể kiểm tra vài loại tụ điện cơ bản.
2.2- Máy hiện sóng kết hợp máy phát xung kiểm tra tụ điện
Ngoài đồng hồ vạn năng ra thì máy hiện sóng cũng là thiết bị có thể kiểm tra tụ điện máy lạnh khá tốt và chính xác. Hầu hết các máy hiện sóng được dùng phổ biến hiện nay là các dòng máy kỹ thuật số nên máy có thể vẽ lại các đồ thị sóng, ghi lại hình ảnh tín hiệu chính xác giúp người đo thực hiện tốt các phép đo theo miền thời gian
Trong phương pháp kiểm tra tụ điện bằng oscilloscope chúng ra sẽ sử dụng 1 điện trở với giá trị nhỏ hơn, giá trị của điện trở sẽ thay đổi tùy vào giá trị của tụ điện. Đối với những tụ điện ở dải PicoFarad sẽ cần có điện trở có giá trị chục Ohm. Đối với tụ điện millifarad sẽ cần điện trở khoảng vài nghìn ohm. Các giá trị thực còn phụ thuộc vào máy phát xung mà bạn dùng. Trị số đều ra 50Ω là phù hợp nhất trong trường hợp này

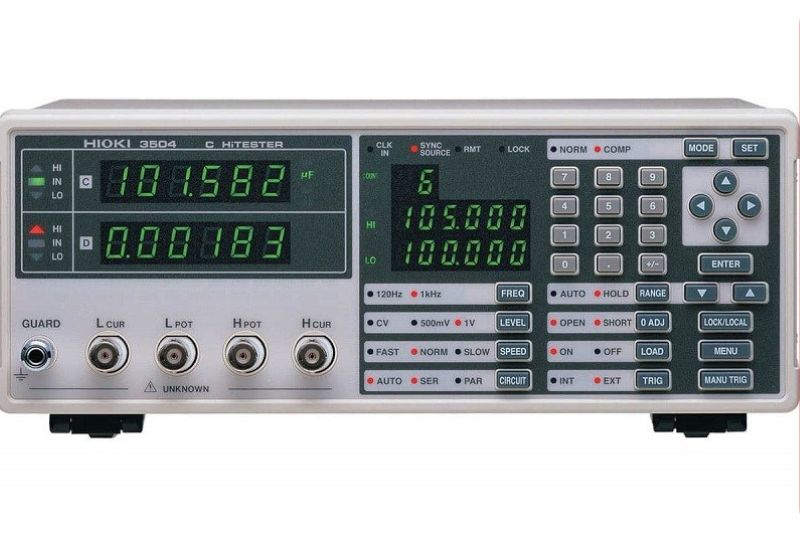

2.3- Máy đo tụ điện (máy LCR)
Máy đo tụ điện (máy đo LCR) là 1 thiết bị chuyên dụng bạn có thể dùng để kiểm tra tụ điện máy lạnh còn sống hay chết. Ngoài ra bạn có thể đo chính xác giá trị tụ điện và biết được tụ điện có đang hoạt động đúng chức năng không. Từ đó có thể đưa ra biện pháp sửa chữa máy lạnh nhanh chóng
Và để biết cách đo tụ máy lạnh được chính xác nhất bạn hãy đọc tiếp bài viết dưới đây của chúng tôi
3- Cách đo tụ máy lạnh còn sống hay chết
Dưới đây là các cách đo tụ máy lạnh để kiểm tra xem tụ điện còn sống hay là chết:
3.1- Sử dụng đồng hồ vạn năng
Phương pháp 1: Cách đo tụ máy lạnh bằng đồng hồ vạn năng kim
Bước 1: Đảm bảo tụ điện máy lạnh đã được xả hoàn toàn.
Bước 2 : Chọn loại đồng hồ vạn năng kim ở chế độ OHM (dùng mức điện trở cao từ 10k – 1MΩ để kiểm tra)
Bước 3: Nối que đo của đồng hồ với các cực của tụ điện máy lạnh. Que đỏ với cực dương và que đen ứng với cực âm.
Bước 4: Nếu đồng hồ đo bắt đầu từ 0 và tăng đến vô cực thì có nghĩa là tụ điện đang hoạt động tốt. Nếu đồng hồ giữ nguyên mức 0 nghĩa là tụ điện đã chết hoặc hở điện.
Phương pháp 2: Cách đo tụ máy lạnh bằng đồng hồ vạn năng số
Bước 1: Xả tụ điện
Bước 2: Chỉnh đồng hồ đo về phần OHM (chọn thang đo ít nhất là 1000 Ohm)
Bước 3: Nối que đo của đồng hồ đo với các chân của tụ điện
Bước 4: Đọc số đo hiển thị ở trên đồng hồ vạn năng sau đó thả que đo ra
Bước 5: Chỉnh đồng hồ vạn năng về lại chế độ đo DCV
Bước 6: Kết nối que đo của đồng hồ với các chân của tụ điện máy lạnh
Bước 7: Đọc kết quả số hiển thị trên đồng hồ. Nếu kết quả giảm dần nghĩa là tụ đang hoạt động tốt.
Phương pháp 3: Cách đo tụ máy lạnh với chế độ kiểm tra điện dung có ở đồng hồ vạn năng
Bước 1: Xả tụ hoàn toàn
Bước 2: Tháo tụ điện ra khỏi mạch điện
Bước 3: Chọn về chế độ đo Capacitance cho đồng hồ vạn năng
Bước 4: Kết nối que đo đồng hồ vạn năng với chân tụ điện
Bước 5: Đọc kết quả đo trên đồng hồ vạn năng. Nếu giá trị đo gần bằng với giá trị ở trên vỏ của tụ điện nghĩa là tụ đang hoạt động tốt. Trường hợp giá trị đo thấp hơn nhiều so với số trên vỏ của tụ thì rất có khả năng tụ điện đã bị hỏng và cần được thay thế.
3.2- Dùng máy hiện sóng và máy phát xung kiểm tra tụ
Để thực hiện cách đo tụ máy lạnh bằng cách này bạn cần chuẩn bị 1 máy hiện sóng có 2 kênh đo và máy phát xung có 2 kênh đo, tụ điện cần được kiểm tra và điện trở:
Bước 1: Dùng cáp BNC – BNC để kết nối giữa máy phát xung và máy hiện sóng
Bước 2: Đặt máy phát xung trở về dạng sóng vuông với mức tần số bạn muốn kiểm tra
Bước 3: Nối dây đầu cá sấu bắt đầu từ kênh 2 của máy phát xung đến R-C
Bước 4: Nối kênh còn lại của máy hiện sóng đến R-C
Bước 5: Tiến hành phân cực bằng cách nối đất của 2 thiết bị với nhau và với dây dẫn âm của tụ điện nếu nó được phân cực
Bước 6: Tín hiệu sẽ hiển thị trên Oscilloscope, bạn hãy điều chỉnh độ phân giải dọc để đọc tín hiệu
Bước 7: Điều chỉnh tín hiệu của máy phát đến khi tụ điện sạc xong và gần giai đoạn cao của sóng vuông nhất. Nếu tần số quá thấp thì tụ điện sẽ kết thúc quá trình sạc, còn nếu quá cao tụ sẽ sạc không hết
Trên đây là tổng hợp các cách đo tụ máy lạnh đơn giản tại nhà mà bạn có thể tham khảo và thực hiện theo. Nếu bạn không tự tin có thể liên hệ thợ sửa chữa máy lạnh của Điện lạnh Anh Thắng chúng tôi để được hỗ trợ kiểm tra và thực hiện đo tụ điện máy lạnh cho bạn
