Nhiều người muốn tự đi dây điện cho máy lạnh tại nhà nhưng lại không biết cách đi dây điện cho máy lạnh và cách lắp đặt như thế nào mới chuẩn. Bài viết sau đây của Điện lạnh Anh Thắng sẽ hướng dẫn cho bạn cách đi dây điện cho máy lạnh chuẩn kỹ thuật nhất

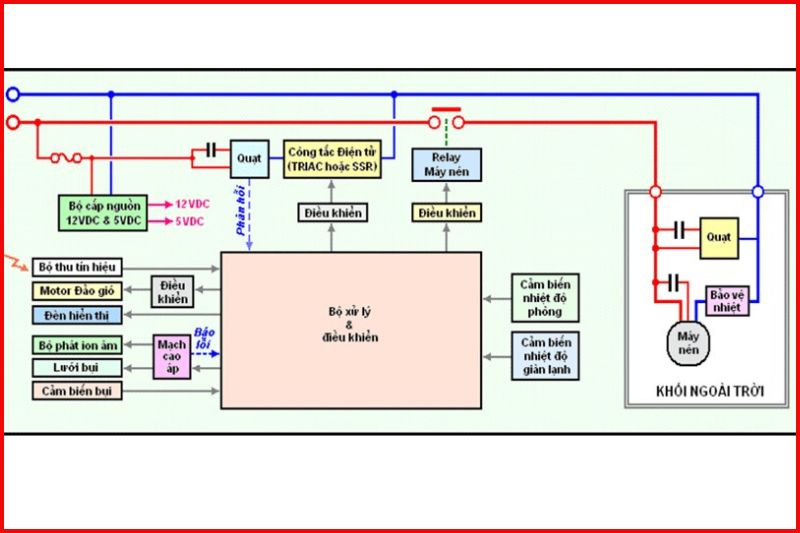

1- Sơ đồ đấu dây điện máy lạnh
Trước khi tìm hiểu cách đi dây điện cho máy lạnh thì bạn cần nắm được sơ đồ đi dây điện cho máy lạnh cơ bản:
1.1- Chọn kích thước dây điện cho máy lạnh
Việc lựa chọn kích thước dây điện của máy lạnh là một phần quan trọng trong khâu chuẩn bị dụng cụ để đi dây điện cho máy lạnh. Kích thước dây điện sẽ ảnh hưởng lớn đến hiệu suất hoạt động của máy lạnh
Nếu bạn lắp máy lạnh có công suất lớn với dây điện có tiết diện nhỏ có thể sẽ gây ra nguy cơ chập cháy do quá tải khi máy lạnh hoạt động, hoặc làm giảm năng suất hoạt động của máy lạnh. Bạn có thể tham khảo kích thước dây điện phù hợp theo từng công suất máy lạnh theo đúng kỹ thuật như sau:
| Công suất máy lạnh | Kích thước dây điện |
| 9.000 – <12.000 BTU | 1.5 mm |
| 12.000 – <24.000 BTU | 2.5 mm |
| 24.000 – <36.000 BTU | 4.0 mm |
1.2- Sơ đồ đấu điện
Việc phác thảo sơ đồ đấu điện cho máy lạnh sẽ giúp bạn hiểu chi tiết hơn và lựa chọn phương án đấu dây đúng và hiệu quả trước khi lắp đặt. Bạn cần lập sơ đồ đấu dây điện cho máy lạnh chi tiết về nguồn cấp từ hệ thống dàn nóng đến dàn lạnh và các dây dẫn ở trên bảng mạch trước khi tiến hành đi dây điện
2- Cách đi dây điện cho máy lạnh đúng kỹ thuật
Dưới đây là cách đi dây điện cho máy lạnh đúng kỹ thuật của Điện lạnh Anh Thắng mà mọi người có thể tham khảo và áp dụng:
Bước 1: Mở hộp điện trên dàn lạnh
– Mở hộp điện trên dàn lạnh và quan sát. Đối với máy lạnh 1 chiều sẽ thấy 4 đầu dây có ký hiệu theo thức tự từ trái qua phải là L, N và 1, 2.
Trong đó: L và N là ký hiệu pha nóng và pha lạnh của dòng điện, và còn là nguồn điện được đấu nối trực tiếp với aptomat. 1 và 2 là ký hiệu của dây cấp block máy lạnh và loại dây này thường bó chặt với ống đồng từ dàn lạnh tới dàn nóng.
Bước 2: Tiến hành đấu nối các đầu dây trong hộp điều khiển dàn lạnh
Bước tiếp theo trong cách đi dây điện cho máy lạnh đó là đấu nối đầu dây trong hộp điều khiển của dàn lạnh. Hãy đánh dấu đầu dây điện bằng màu sắc hoặc ký hiệu riêng biệt trước khi đấu để không bị nhầm lẫn. Tiếp đến bạn hãy lần lượt đấu dây điện vào 4 đầu dây bên trong hộp điện.
Bước 3: Tháo mặt board/hộp và đấu nối các đầu dây bên trong điều khiển dàn nóng
Bên trong dàn nóng máy lạnh là hộp điện có ký hiệu tương tự với hộp điện của dàn lạnh. Lúc này bạn chỉ cần đấu nối dây điện tương ứng từng vị trí các đầu dây ở dàn lạnh là hoàn thành.
Với các bước hướng dẫn cách đi dây điện cho máy lạnh chi tiết trên đây chúng tôi hy vọng bạn có thể tự đi dây điện cho máy lạnh được hiệu quả
3- Lưu ý khi đấu dây điện máy lạnh
Ngoài việc biết cách đi dây điện cho máy lạnh đúng thì bạn cần phải nắm được các quy trình an toàn trong quá trình đi dây để tránh làm hỏng thiết bị. Dưới đây là một số lưu ý quan trọng khi đấu dây điện cho máy lạnh:
– Luôn ngắt nguồn điện trước khi đi dây điện cho máy lạnh để tránh bị giật điện.
– Sử dụng loại dây điện có kích thước và chất lượng phù hợp với hiệu suất của máy lạnh. Dây điện phải chịu được dòng điện tải lớn và không dễ bị quá nhiệt.
– Tuân thủ sơ đồ dây chính xác của nhà sản xuất, thường có trong sách hướng dẫn đi kèm. Đảm bảo các dây được kết nối đúng cực: L (Line) , N (Neutral) và dây tiếp đất (Earth) .
– Đảm bảo rằng máy lạnh được kết nối trên mặt đất để tránh nguy cơ giật điện và bảo vệ an toàn khi có sự cố về điện.
– Với máy lạnh dùng điện 1 pha, thông thường là 220V cần đảm bảo nguồn dây có thể chịu được áp dụng này. Còn với các máy lạnh công nghiệp, có thể cần đến điện 3 pha.
– Bổ sung thêm dao tự động (CB) hoặc aptomat để bảo vệ máy lạnh khỏi quá tải hoặc rút ngắn mạch. Công suất CB phải phù hợp với công suất của máy lạnh.
– Sau khi đấu dây cho máy lạnh cần kiểm tra kỹ năng kết nối để đảm bảo rằng không có kết nối nào được hoàn thiện. Đầu dây nên được cứng cáp và cố định tốt để tránh cháy điện hoặc chớp cháy.
– Đảm bảo các mối nối dây được cách nhiệt kỹ càng bằng băng keo cách điện để tránh rò rỉ điện.
– Dây điện phải được thiết lập một cách hợp lý, không quá căng để tránh làm hỏng dây dẫn trong quá trình vận hành.
– Sau khi hoàn thành đi dây điện cho máy lạnh bạn cần kiểm tra lại toàn bộ kết nối, kiểm tra CB và bật thử máy lạnh để đảm bảo máy đã hoạt động ổn định
Bài viết trên của Điện lạnh Anh Thắng chúng tôi đã chia sẻ chi tiết cho bạn cách đi dây điện cho máy lạnh chuẩn như thợ kỹ thuật tại nhà, giúp cho mọi người tiết kiệm một khoản chi phí thuê thợ lắp đặt máy lạnh đến nhà. Nếu còn bất kỳ thắc mắc nào thì hãy liên hệ cho chúng tôi để được giải đáp sớm nhất.
