Bạn muốn tìm hiểu cách đấu dây block máy lạnh chi tiết và đúng cách nhất từ A – Z. Bài viết dưới đây của Điện lạnh Anh Thắng sẽ hướng dẫn cho bạn chi tiết cách đấu dây block máy lạnh chi tiết từng bước giúp bạn tiết kiệm được chi phí thuê thợ lắp đặt máy lạnh đến nhà
1- Sơ đồ đấu dây block máy lạnh
Trước khi tìm hiểu cách đấu dây block máy lạnh bạn cần xem qua sơ đồ đấu dây block máy lạnh cũng như nắm được các bộ phận của block. Block máy lạnh bao gồm các bộ phận: vỏ máy, motor điện, van tiết lưu, máy nén, dàn trao đổi nhiệt
1.1- Sơ đồ đấu dây Block máy lạnh

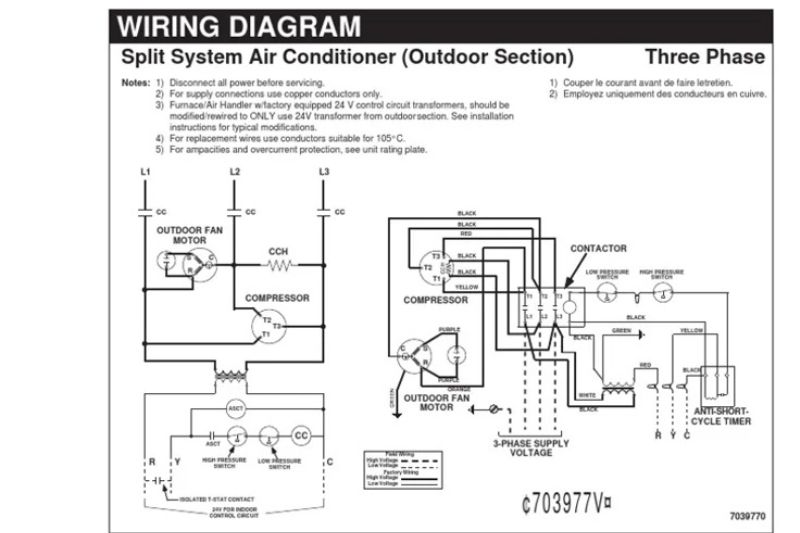

Dưới đây là sơ đồ dấu dây block máy lạnh chung cho hầu hết các thương hiệu máy lạnh hiện nay trên thị trường:
1.1.1- Chức năng các chân của Block
– Chân C (Common): Chân chung
– Chân R (Run): Chân chạy
– Chân S (Start): Chân đề
1.1.2- Sơ đồ đấu dây chi tiết
Có 2 loại Block máy lạnh phổ biến:
Block 1 pha:
– Dây nguồn: Nối vào chân C và R
– Tụ điện: Nối vào chân C và S
– Contactor: Nối vào chân C và R
Block 3 pha:
– Dây nguồn: Nối vào 3 chân C, R, S
– Tụ điện: Nối vào chân C và S
– Contactor: Nối vào 3 chân C, R, S
2- Cách đấu dây block máy lạnh chi tiết
Dưới đây là hướng dẫn cách đấu dây block máy lạnh chi tiết từng bước mà trung tâm sửa chữa Điện lạnh Anh Thắng đã tổng hợp bạn có thể tham khảo:
2.1- Chuẩn bị công cụ
Trước khi đọc cách đấu dây block máy lạnh bạn cần chuẩn bị các dụng cụ sau:
– Các dụng cụ cần chuẩn bị: Tuốc nơ vít, Kìm cắt dây, băng keo cách điện, đồng hồ đo điện.
– Kiểm tra sơ đồ mạch điện: Trước khi đấu dây block máy lạnh bạn hãy kiểm tra sơ đồ điện đi kèm với máy lạnh, đặc biệt là các ký hiệu và vị trí mạng của khối block. Mỗi máy lạnh có thể có cách đấu dây hơi khác nhau nên nhà sản xuất cần phải có thủ thuật đúng sơ đồ.
2.2- Xác định khối dây trực tiếp (máy nén)
Bước đầu tiên trong hướng dẫn cách đấu dây block máy lạnh đó là xác định khối dây trực tiếp:
Thông thường, block máy lạnh sẽ có 3 chân đấu dây chính:
– C (Chung – chung) : Chân chung.
– S (Start – boot) : Khởi động.
– R (Run – run) : Chạy.
Những ký hiệu này thường được xác định trên máy nén vỏ hoặc có thể được xác định bằng cách đo điện giữa các chân.
2.3- Đo điện để xác định chân
Nếu không có ký hiệu, bạn có thể sử dụng đồng hồ đo điện trở (ohm) để xác định các chân:
– Đo điện trở về giữa 3 chân. Cách phân tích như sau:
+ Điện trở về giữa chân C và R sẽ nhỏ nhất.
+ Điện trở về giữa chân C và S sẽ lớn hơn.
+ Điện trở về giữa chân S và R là lớn nhất.
– Sau khi đo xong, xác định chân C, R và S theo kết quả đo.
2.4- Đấu dây cho block
– Dây chung (C) : Kết nối vào tụ điện (Thường là một đầu của tụ).
– Dây khởi động (S) : Đấu vào đầu còn lại của điện.
– Dây chạy (R) : Kết nối trực tiếp với nguồn điện.
2.5- Kết nối điện tử
Block máy lạnh thường đi kèm với một dòng điện để hỗ trợ quá trình khởi động. Bạn cần phải đấu dây điện theo hướng dẫn của sơ đồ.
– C (Common) : Đấu với chân chung của block.
– S (Start) : Đấu với khởi động của block.
– R (Run) : Đấu trực tiếp vào nguồn điện, không qua tụ điện.
2.6- Kiểm tra dây tiếp đất
Đảm bảo máy nén được kết nối đất (mặt đất) đúng cách để tránh nguy cơ rò rỉ điện và đảm bảo an toàn. Dây tiếp theo thường là dây màu xanh lá cây hoặc dây có ký hiệu đặc biệt.
2.7- Kiểm tra lần cuối trước khi cấp điện
– Sau khi hoàn tất đấu dây block máy lạnh bạn hãy kiểm tra lại toàn bộ các kết nối đầu, đảm bảo không có bất kỳ dây nào bị dư
– Sử dụng đồng hồ đo điện để kiểm tra lại và đảm bảo mạch điện của block máy lạnh ổn định trước khi cấp điện cho máy lạnh.
2.7- Cấp điện và thử nghiệm
– Sau khi đảm bảo mọi thứ đều ổn định, bật nguồn điện và quan sát hoạt động của máy lạnh. Block (máy nén) sẽ bắt đầu chạy nếu quá trình đấu tranh đúng cách.
– Kiểm tra xem máy lạnh có làm mát như yêu cầu không và không có bất kỳ biểu tượng nào (có tiếng ồn lớn, rung lắc bất ngờ).
Việc hiểu rõ cách đấu dây Block máy lạnh giúp cho việc sửa chữa, bảo trì, thay block máy lạnh trở dễ dàng hơn. Ngoài ra bạn cần lưu ý các yếu tố an toàn khi thực hiện đấu dây cho block máy lạnh. Hy vọng với những thông tin chia sẻ trên của Điện lạnh Anh Thắng sẽ giúp bạn hiểu hơn về cách đấu dây block máy lạnh
